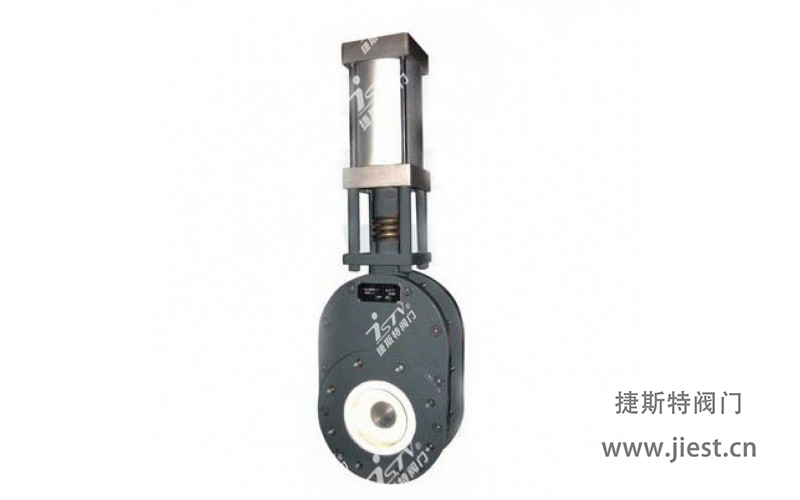

特點說明：本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、 造紙、化工等個類有磨損的干粉塵、高硬度的顆粒例如（灰渣 水）等介質，或有軟顆粒但又有腐蝕性的介質的管過上作啟閉之用。公稱壓力1.0MPa, 適應溫度≤200°C, 氣源壓力0.6-0.8 Mpa。本閥門關閉后任何方向全部密封。閥體中間體系用WCB鑄鋼件 及無縫鋼管焊接。密封面采用硬密封件。本閥料口全流通無阻擋物有吹堵裝置，耐磨性能
特點說明：
本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、 造紙、化工等個類有磨損的干粉塵、高硬度的顆粒例如（灰渣 水）等介質，或有軟顆粒但又有腐蝕性的介質的管過上作啟閉之用。公稱壓力1.0MPa, 適應溫度≤200°C, 氣源壓力0.6-0.8 Mpa。
本閥門關閉后任何方向全部密封。閥體中間體系用WCB鑄鋼件 及無縫鋼管焊接。密封面采用硬密封件。
本閥料口全流通無阻擋物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
| 應用規范 | ||
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |

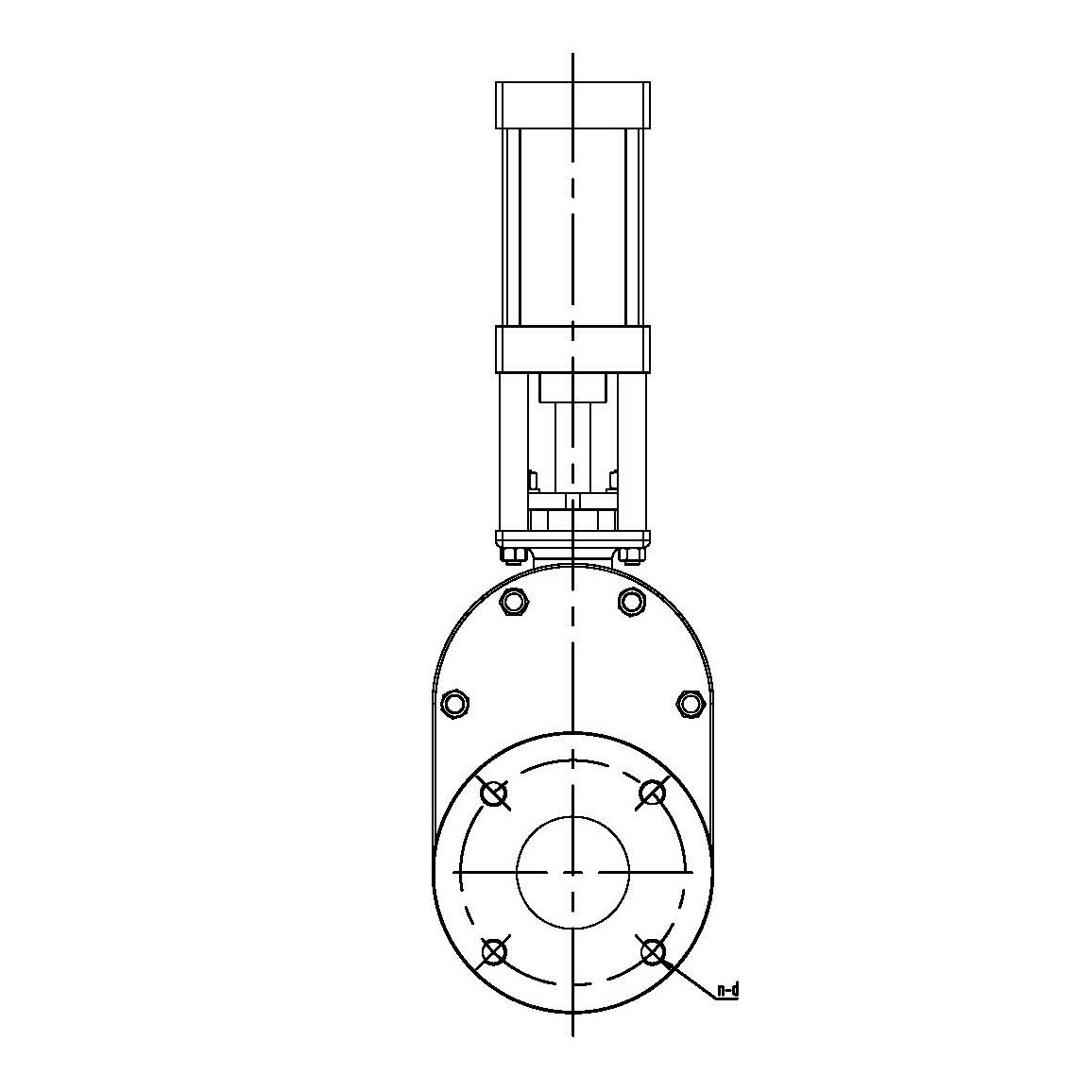

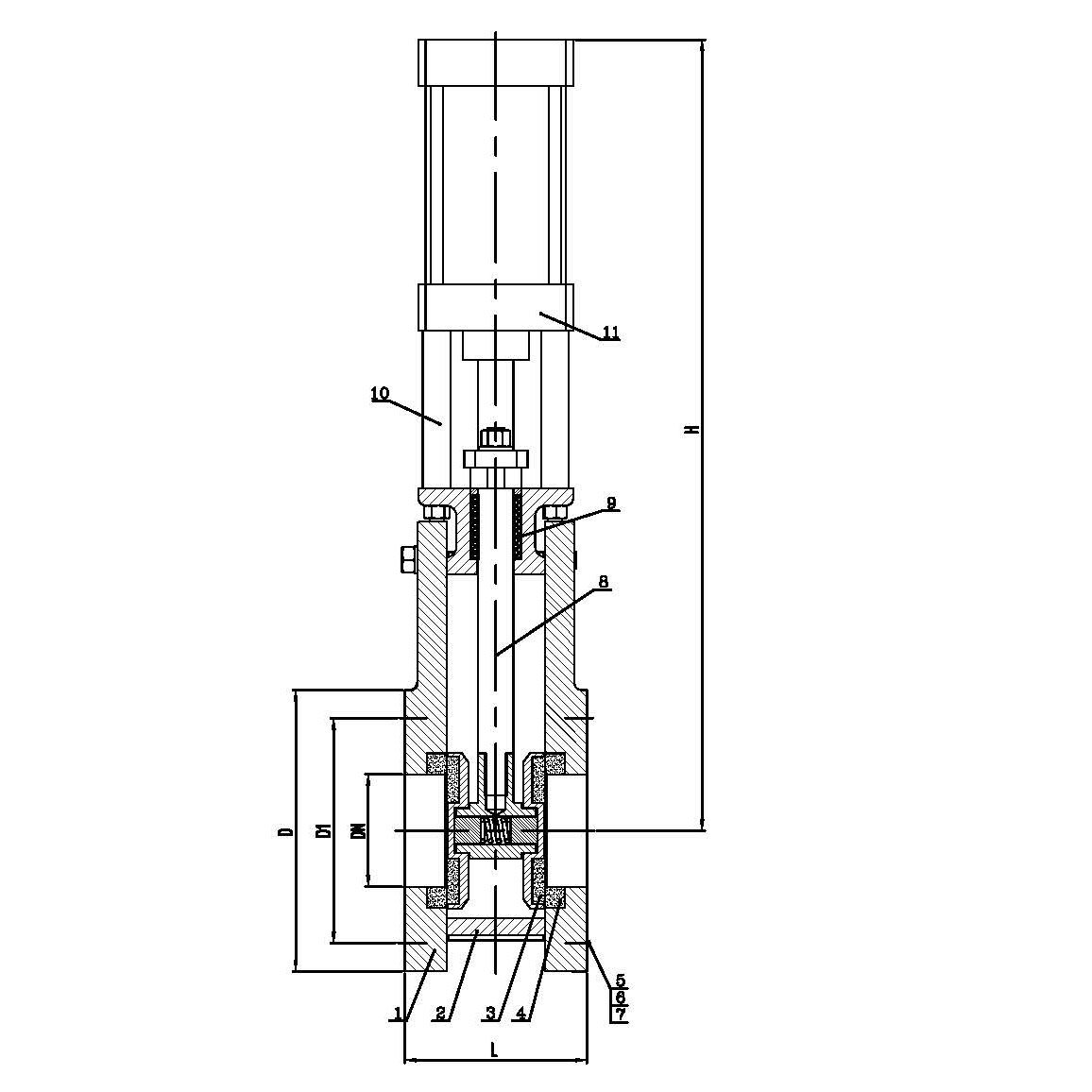

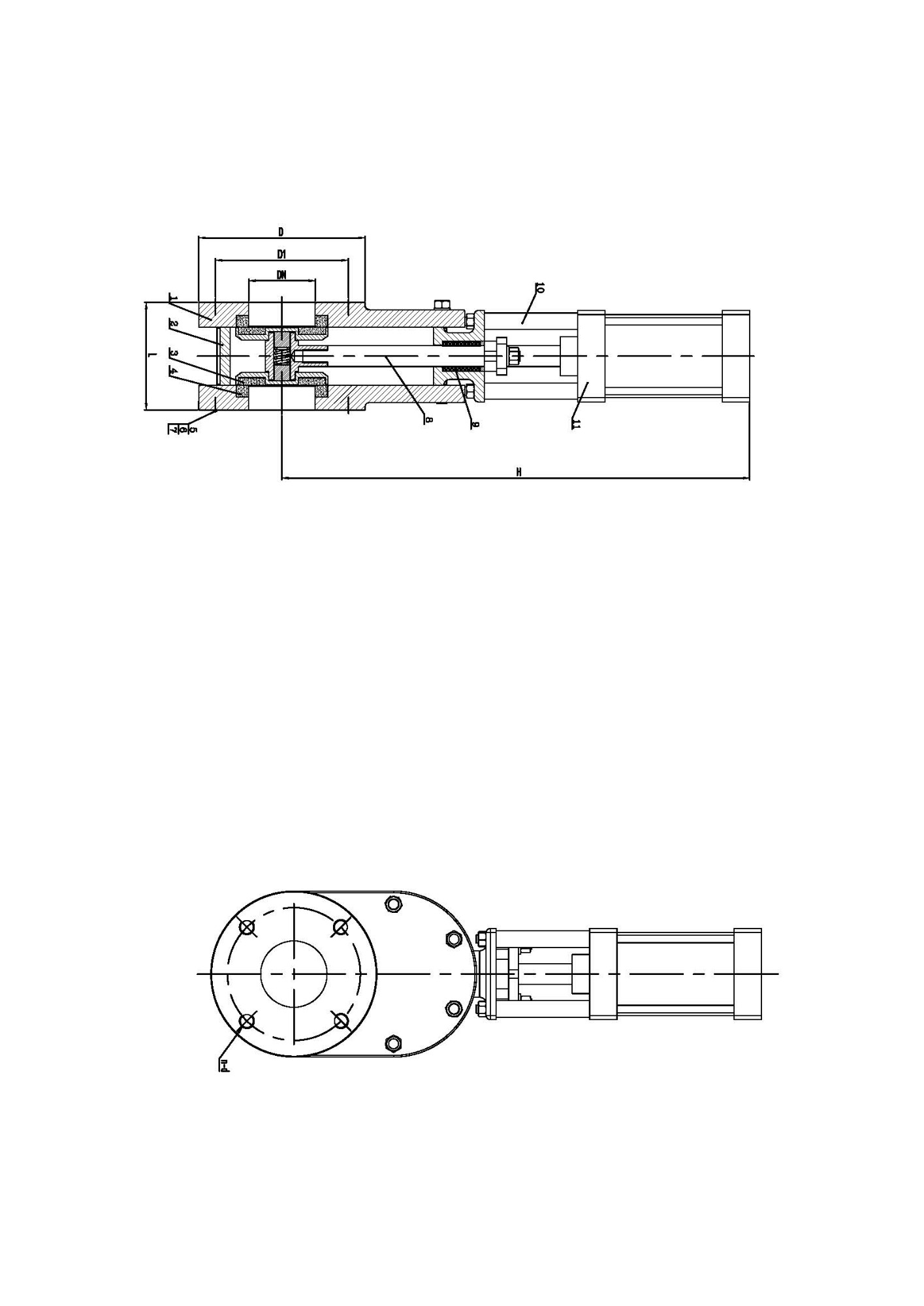

| 主要外形和連接尺寸 | ||||||
| DN | PN（kg) | L | D | D1 | H | n-d |
| 50 | 10 | 120 | 160 | 125 | 280 | 4-M16 |
| 65 | 120 | 180 | 145 | 295 | 4-M16 | |
| 80 | 120 | 195 | 160 | 320 | 8-M16 | |
| 100 | 120 | 210 | 180 | 380 | 8-M16 | |
| 125 | 160 | 245 | 210 | 400 | 8-M16 | |
| 150 | 160 | 280 | 240 | 480 | 8-M20 | |
| 175 | 160 | 310 | 270 | 600 | 8-M20 | |
| 200 | 160 | 335 | 295 | 800 | 8-M20 | |
| 250 | 200 | 405 | 350 | 1250 | 12-M22 | |
| 300 | 200 | 460 | 400 | 1550 | 12-M22 | |
